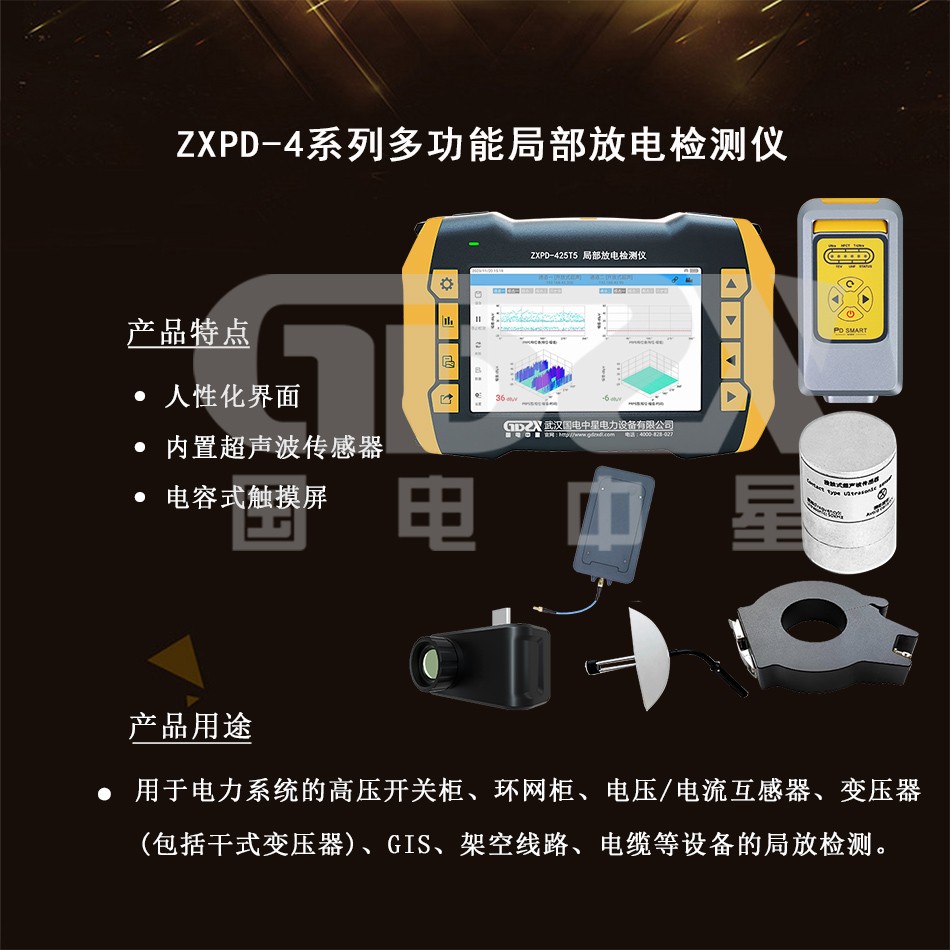

操作视频ZXPD-4系列多功能局部放电检测仪可广泛应用于电力系统的高压开关柜、环网柜、电压/电流互感器、变压器(包括干式变压器)、GIS、架空线路、电缆等设备的绝缘状态检测。

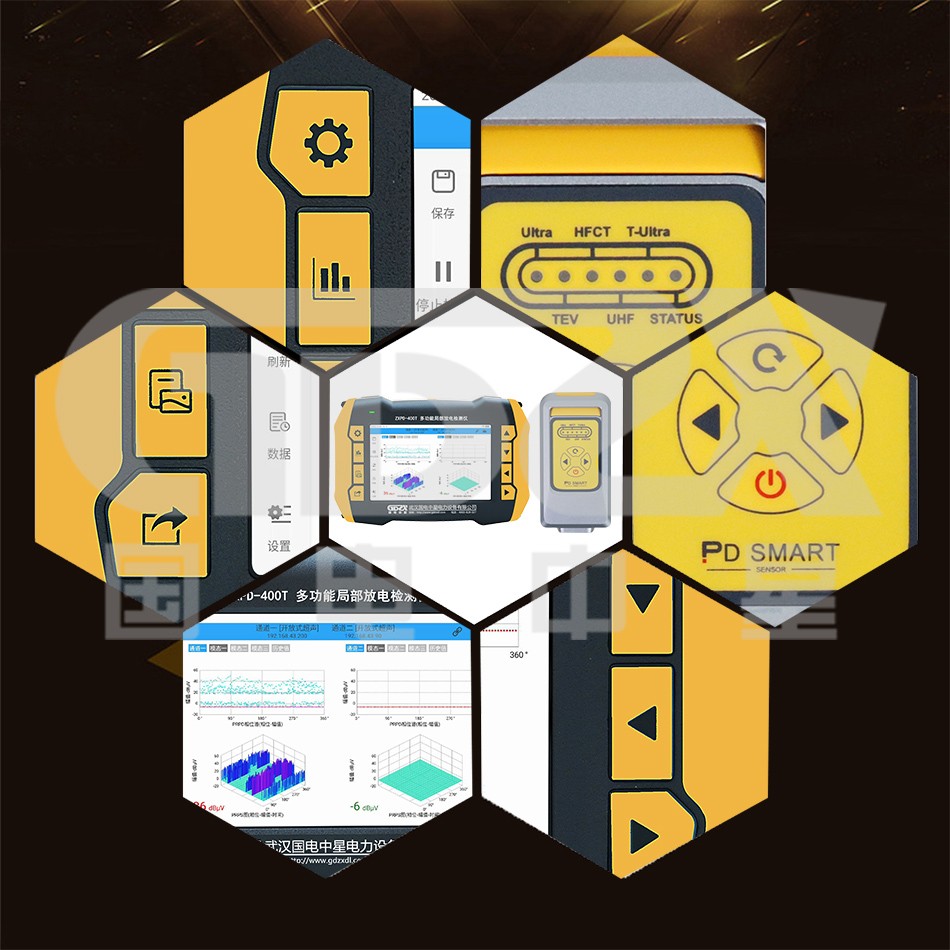

1. 人性化的人机界面方便不同设备的数据管理；
2. 内置超声波传感器和暂态地电压(以下简称TEV)传感器，可外接变压器、GIS、架空线路、电缆等专用传感器；
3. 采用非侵入式检测方式，测试过程中无需停电，无需额外配置高压源。
4. 测试带宽范围为30kHz~2.0GHz，适用各种频段的检测原理；
5. 增配的红外热成像仪可以将物体表面人肉眼不可见的这部分红外辐射转换成可见图像，红外热成像不受可见光影响，具有非接触测温，穿烟透雾等优势，非常适合电气设备的温度检测。
6. 通过屏幕显示的图像色彩和热点追踪显示功能就能初步判断发热情况和故障部位，从而高效率、高准确率地确认问题所在。
地电波参数 | |
测量范围 | 0～70dBmV |
分辨率 | 1dB |
精度 | ±1dB |
每周期最大脉冲 | 1400 |
测量频带 | 3～100MHz |
接触式超声波参数 | |
测量范围 | -6dBμV 至 68dBμV |
分辨率 | 1dB |
精度 | ±1dB |
频率范围 | 20～200 kHz |
非接触式超声波参数 | |
测量范围 | -6dBμV～70dBμV |
分辨率 | 1dB |
精度 | ±1dB |
传感器中心频率 | 40 kHz |
特高频参数 | |
检测频段 | 300～2000MHz |
测量范围 | 0～70 dBmV |
灵敏度 | 2.4V/m |
传感器频段 | 300～2000MHz |
高频互感器参数 | |
传感器传输阻抗 | 9.9mV/mA |
检测频率 | 3～30MHz |
灵敏度 | ≤50pC |
红外传感器高配（可选） | |
分辨率 | 384×288 |
测温范围 | -20℃～400℃ |
测温精度 | ±2℃ |
硬件 | |
外壳 | ABS |
主机尺寸 | 248*165*55(长*宽*厚,mm) |
显示 | 7英寸电容式触摸屏，分辨率1280*800 |
采样精度 | 12bit |
同步方式 | 内同步、外同步 |
连接器 | USB接口(兼充电器输入)外部传感器输入接口，wifi，网口，蓝牙 |
SD卡 | 标配16G～64G |
内置电池 | 3.7V/5000mAh锂电池 |
工作时间 | 约6小时 |
充电器 | 100～240VAC,50/60Hz |
使用温度 | -35℃～50℃ |
湿度 | 30%～60% |
体积、重量 | 1.3kg |
