首页 > 产品中心 > ZXJF-2008局部放电检测仪

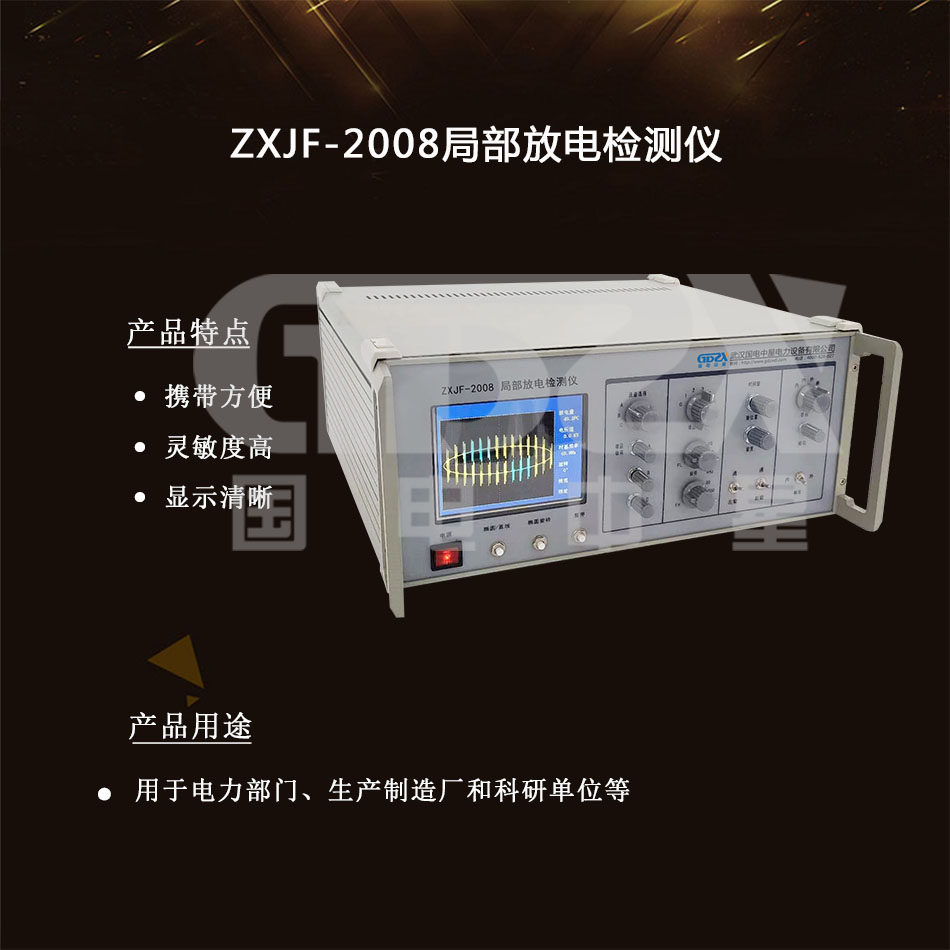

ZXJF-2008局部放电检测仪

适合电力部门、生产制造厂和科研单位等广泛使用的一种实用的局部放电测试仪器

参考标准：

●局放仪具有体积小、重量轻，是携带式仪器

●是研究、开发新型高电压电工产品和提高产品质量的有力辅助工具，也是现场判断设备正常与否的有效测试仪器

●适合电力部门、生产制造厂和科研单位等广泛使用的一种实用的局部放电测试仪器

注： 关于产品购买、技术维护等服务，欢迎致电! 4000-828-027
产品简介

ZXJF-2008局部放电检测仪根据国内外局放仪研究领域的先进理论，参照国际电工委员会（IEC）标准，采用了先进电路，引用了先进技术，通过各地用户广泛试用后的不断改进而成的，使用上更方便，性能上更可靠。多通道局部放电检测仪具有灵敏度高，适用试品范围广，采用大面积液晶显示器，试验波形显示清晰，可采用连续测量或者单次测量方式，有高频椭圆扫描（摄取功率小于1伏安），放大系统动态范围大，频带组合多（九种），有辅助零标系统，放电量表数字显示。无论在小信号、大信号情况下放电量的读数都能更准确、更稳定。局放仪具有体积小、重量轻，是携带式仪器。它是研究、开发新型高电压电工产品和提高产品质量的有力辅助工具，也是现场判断设备正常与否的有效测试仪器。该仪器与JZF－8或JZF—10型校正脉冲发生器配合使用。尤其适合电力部门、生产制造厂和科研单位等广泛使用的一种实用的局部放电测试仪器。


性能特点
技术指标

测量通道数

3通道（标准）

可测试品的电容量范围

6PF~250μF

检测灵敏度允许电流

输入单

元序号

调谐电容范围

灵敏度（PC）

（不平衡电路）

允许电流有效值

不平衡电路

平衡电路

1

0～25～100PF

0.02

30mA

0.25A

2

25～100～400PF

0.04

50mA

0.5A

3

100～400～1500PF

0.06

120mA

1A

4

400～1500～6000PF

0.1

0.25A

2A

5

1500～6000～25000PF

0.2

0.5A

4A

6

0.006～0.025～0.1μF

0.3

1A

8A

7

0.025～0.1～0.4μF

0.5

2A

15A

8

0.1～0.4～1.5μF

1

4A

30A

9

0.4～1.5～6.0μF

1.5

8A

60A

10

1.5～6.0～25μF

2.5

15A

120A

11

6.0～25～60μF

5

25A

200A

12

25～60～250μF

10

50A

300A

7R

电阻

0.5

2A

15A

椭圆扫描时基

内、外触发功能，可实现频率50（内）及外部高频试验电源触发同步

旋转：以30°为一档旋转，调整观察角度

高频时基椭圆可按输入电压（10～250V）调节至正常大小，其摄取功率<1伏安

显示单元

采用5.6英寸矩形液晶显示器，色彩显示清晰

工作方法：椭圆、直线显示，连续、暂停测量

放大器

3dB低频端频率fL：10、20、40KHZ任选

3dB高频端频率fH：80、200、300KHZ任选

增益调节，粗调6档，档间增益差20±1dB，细调范围>20dB

正负脉冲响应不对称性<1dB

时间窗



窗宽：可调，50Hz 下15°～ 150°

窗位置：每一窗可旋转0°～ 170°

两个时间窗可分别或同时开

脉冲峰值表

数字显示

以3位半LED数字表显示

误差

±3%（以满刻度计）

试验电压表

量程

200KV（需使用电阻或者电容分压器）

显示

3位半数字电压表

误差

±3%

零标系统

内部零标发生器的零标志可变换极性，并可旋转0～180°以使本电压电阻R产生的真零标位置极性相符

零标志与所有椭圆扫描频率相一致

结构

体积

宽430×高190×深480 mm3

重量

约12KG

注：了解更多国电中星产品信息请进入 产品中心 。服务热线：400-0828-027
