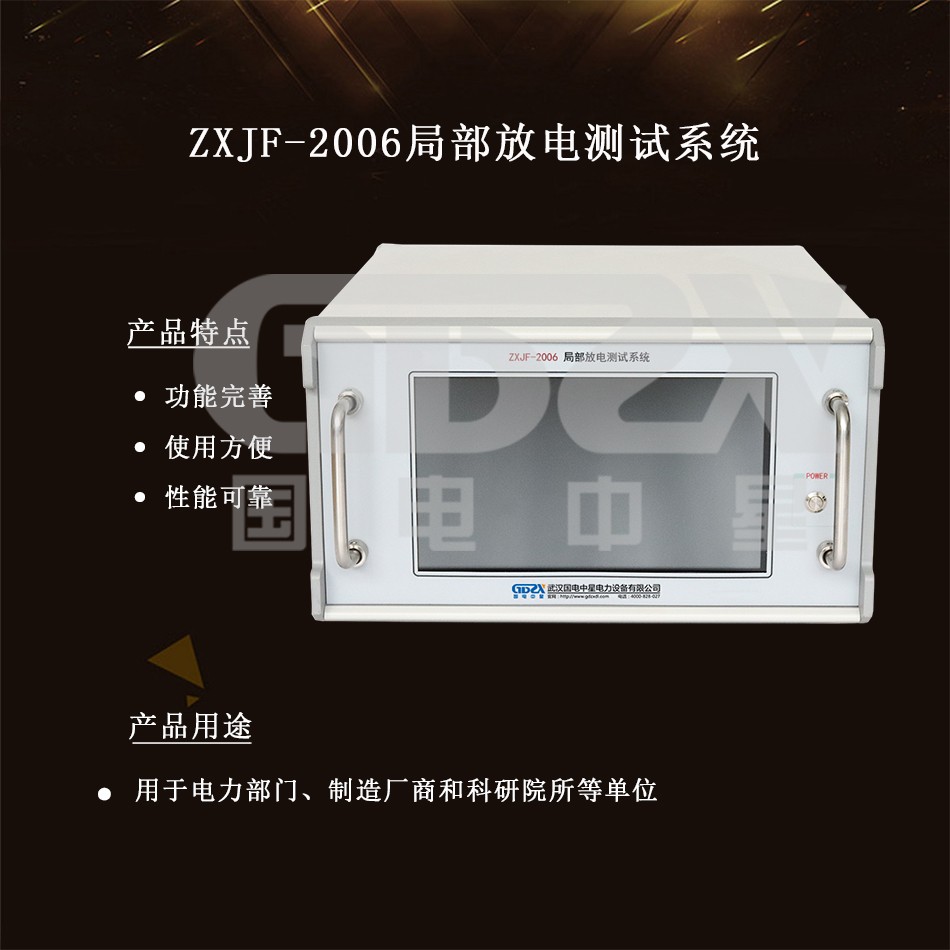

ZXJF-2006局部放电测试系统

是电力部门、制造厂商和科研院所等单位广泛使用的实用型局部放电测试仪器

参考标准：

●采用10.1英寸触摸屏取代了传统的示波管加物理旋钮的操作方式

●采用32位高性能单片机电路，结合触摸屏操作提高了操作的使用寿命

●一键自动校正；高压试验电压分压比可设置；串口通讯上传测试数据


注： 关于产品购买、技术维护等服务，欢迎致电! 4000-828-027
产品简介

ZXJF-2006局部放电测试系统是我司研发的新型数字式局部放电检测仪器，采用10.1英寸触摸屏取代了传统的示波管加物理旋钮的操作方式，使之功能更完善，使用更方便，性能更可靠。采用32位高性能单片机电路，结合触摸屏操作，不仅提高了操作的使用寿命，同时也具有以下功能：一键自动校正；高压试验电压分压比可设置；串口通讯上传测试数据。该仪器具有检测灵敏度高，适用试品范围广，放大系统动态范围大，频带组合多（九种），抗干扰能力强等特点。该仪器与校正脉冲发生器、输入单元配合使用，是电力部门、制造厂商和科研院所等单位广泛使用的实用型局部放电测试仪器。


性能特点
技术指标

可测试品的电容量范围

6pF~250μF

通道数

四通道

椭圆扫描时基

(1) 频率50/60、100、150、200、400Hz

(2) 旋转：以30°为一档，可旋转120°

(3) 工作方法：椭圆——正弦波——直线

显示单元

采用10.1英寸电容式触摸屏。

放大器

(1) 3dB低频端频率fL：10、20、40kHz任选

(2) 3dB高频端频率fH：80、200、300kHz任选

(3) 增益调节，粗调6档，档间增益差20±1dB，细调范围>20dB

(4) 正负脉冲响应不对称性<1dB

时间窗

(1) 窗宽：可调，50Hz下5°～ 170°

(2) 窗位置：每一窗可旋转0°～ 170°

(3) 两个时间窗可分别或同时开。

脉冲峰值显示

触摸屏显示，显示1位小数（大于等于10pC），显示2位小数（小于10pC），误差：±3%（以满刻度计）

试验电压显示

(1) 量程150kV

(2) 输入阻抗：>1MΩ

(3) 显示：触摸屏显示，显示1位小数

(4) 误差：±1%

试验频率显示

误差：小于±1%

零标系统

零标志与所有椭圆扫描频率相一致

结构尺寸及重量

370mm*460mm*215mm  约12.5kg

检测灵敏度及允许电流

调谐电容范围

灵敏度（pC）

（不平衡电路）

允许电流有效值

不平衡电路

平衡电路

0～25～100pF

0.02

30mA

0.25A

25～100～400pF

0.04

50mA

0.5A

100～400～1500pF

0.06

120mA

1A

400～1500～6000pF

0.1

0.25A

2A

1500～6000～25000pF

0.2

0.5A

4A

0.006～0.025～0.1μF

0.3

1A

8A

0.025～0.1～0.4μF

0.5

2A

15A

0.1～0.4～1.5μF

1

4A

30A

0.4～1.5～6.0μF

1.5

8A

60A

1.5～6.0～25μF

2.5

15A

120A

6.0～25～60μF

5

25A

200A

25～60～250μF

10

50A

300A

电阻

0.5

2A

15A
