二次压降及负荷测试技术解析：ZXYF-Ⅱ系列的功能特性与应用要点

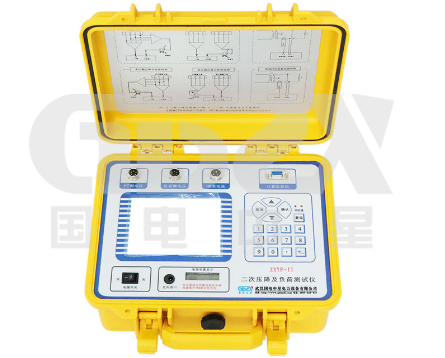

在电力互感器二次回路运维中，二次压降和二次负荷的准确测试直接关系到计量装置的误差控制及?；ぷ爸玫亩骺煽啃浴XYF-Ⅱ系列二次压降及负荷测试仪采用电子式原理结合DSP技术，为技术人员提供了一套支持三相三线、三相四线及单相全自动测量的便携式解决方案。本文从技术指标与功能实现角度，分析该设备在现场作业中的适用性与操作要点。

一、核心测试功能与技术指标

1. 二次压降测试

该设备用于测量电压互感器（PT）二次回路压降引起的比差和角差。

●   测量范围：比差0.001%~19.99%，角差0.01′~599′

●   分辨率：比差0.001%，角差0.01′

●   工作电压范围：(50~120)V

●   电压表头准确度：0.5%

对于现场常见的二次额定电压100V或100/√3V系统，该范围覆盖了正常运行及轻微过电压工况。0.001%的比差分辨率有助于发现微小计量偏差，适用于关口电能表的周期检验。

仪器提示动作值（告警条件）：

●   比差＞20% 或 角差＜600′（注：角差600′实际为10°）

●   电压＜2.0V

技术人员在测试过程中若触发上述提示，应检查PT二次回路是否断线、接触不良或电压过低。

2. PT二次负荷测试

用于测量电压互感器二次所带实际负荷（导纳）。

●   导纳测量范围：0.1ms~50.0ms

●   工作电压：50V~120V

●   自动计算相关负荷参数

该功能可评估PT二次侧是否出现过负荷或轻负荷情况，防止因负荷超出额定值导致的附加误差。

3. CT二次负荷测试

用于测量电流互感器（CT）二次回路实际阻抗。

●   阻抗测量范围：0.1Ω~50.0Ω

●   电流表头准确度：1%

技术要点：在50mA二次工作电流下，该仪器可分辨1mΩ的电阻和电抗，能够测试额定二次电流为5A的S级电流互感器的在线实际负荷。这对于判断CT二次回路是否因导线过长、端子接触不良或?；ぷ爸檬淙胱杩挂斐５贾鲁睿哂幸欢ǖ氖涤眉壑?。

二、现场作业关键特性

1. 不停电在线测量

●   CT二次负荷测试采用钳型电流表采样电流，无需断开二次回路。

●   支持在线测量，对被测回路基本不产生影响，同时避免因开路造成的安全风险。

该设计适用于运行中的计量或?；せ芈?，可在不停电状态下完成负荷测试。

2. 供电与续航

●   内置7.2V/11Ah大容量锂电池。

●   连续工作时间可达24小时。

●   电池电量不足时可外接充电器继续测量。

●   对测试回路不产生额外负载，避免系统?；の蠖?/p>

长续航特性可满足连续多小时的现场测试任务，尤其适合偏远变电站或无稳定交流供电的作业环境。

3. 自动化与操作便利性

●   量程自动切换：根据被测对象数值自动切换到合适档位，保证测量精度与显示位数。

●   大屏幕汉字液晶显示，菜单提示操作，无需翻阅复杂说明书。

●   数据掉电存储：可存储480组测试数据，断电后保持十年。

●   数据浏览功能，现场即可查阅历史记录。

●   RS-232通讯接口，支持与计算机联机传输数据。

对于批量测试（如多个间隔的PT/CT二次回路），数据存储与后期导出分析可提升工作效率。

4. 宽工作范围的特殊价值

●   在5V工作电压下，可分辨0.001mS的电导和电纳。

●   在50mA工作电流下，可分辨1mΩ的电阻和电抗。

这意味着即使PT二次电压偏低或CT二次电流较?。ㄈ缜岣涸鼗騍级互感器在小电流工况），仪器仍能保持较高的分辨能力，避免因测试条件偏离额定值而导致结果失真。

5. 安全与结构

●   工程塑料机箱：兼顾结实耐用与电气绝缘，降低操作人员触电风险。

●   体积小、重量轻：便于携带至开关柜、端子箱等狭窄空间作业。

三、典型应用场景

1.电能计量装置现场检验：测量PT二次压降引入的比差、角差，作为电能表误差修正依据。

2.CT二次回路负荷评估：判断二次阻抗是否超出额定容量（通常为5VA~50VA不等），防止误差超标。

3.PT二次负荷测试：确认电压互感器所带实际导纳是否在设计范围内。

4.?；せ芈费槭眨涸诩痰绫；ね对饲埃馐缘缌骰芈纷杩谷繁１；ぷ爸貌裳既?。

5.故障排查：当出现计量异?；虮；の蠖?拒动时，辅助判断是否为二次回路负荷问题。

四、注意事项与技术局限

●   环境条件限制：工作温度-5~40℃，相对湿度<95%（25℃），海拔<2500m。超出此范围可能影响测量稳定性。

●   外界干扰：避免在强电磁场或剧烈振动环境下使用，否则可能引入附加误差。

●   电压测量下限：当PT二次电压低于2.0V时仪器将提示告警，此时测量结果可信度下降，应优先检查一次或二次回路故障。

●   角差提示值600′（10°）较大，通常不代表正常工况，出现此提示应仔细检查接线。

结语

ZXYF-Ⅱ系列二次压降及负荷测试仪将PT二次压降测试、PT二次负荷测试、CT二次负荷测试三项功能集成于一台便携设备中。其电子式原理配合DSP技术、自动量程切换及钳形表采样设计，使技术人员能够在不停电、不拆线的情况下完成对互感器二次回路的全面评估。24小时续航、480组数据存储及计算机通讯功能，适应从日常巡检到专项验收的多种现场需求。在实际应用中，建议技术人员根据被测回路类型（三相三线/三相四线/单相）选择对应测量模式，并留意仪器提示的告警信息，以获得可靠的测试结果。
