技术应用解读：ZXYJ-Ⅱ二次压降测试仪的功能架构与现场适用性

一、引言

在电能计量装置中，电压互感器二次回路压降直接影响电能计量的准确性。现场测试过程中，仪器需面对复杂电磁环境、供电干扰及不同接线方式。ZXYJ-Ⅱ二次压降测试仪采用电子式原理结合DSP技术，内置大容量锂电池供电，具备量程自动切换、负荷参数计算、数据存储及RS-232通讯等功能，适用于三相三线、三相四线及单线系统的二次压降测量。

二、供电与抗干扰设计

2.1 内置锂电池供电

●   电池规格：7.2V / 11Ah

●   续航时间：最长可连续工作24小时

●   支持充电状态下测量

相比直接由被测回路取电的方案，采用独立锂电池可减少对二次回路的负载影响，避免触发保护装置，同时在现场无外接电源的情况下仍可正常使用。

2.2 抗干扰与稳定度

●   采用DSP数字信号处理技术

●   电子式原理线路，减少模拟电路漂移

●   适用环境：温度-5°C～40°C，相对湿度<95%（25°C），海拔低于2500m

该设计使仪器在变电站、配电室等存在较强电磁干扰的场所仍能保持测量结果稳定。

三、主要技术指标分析

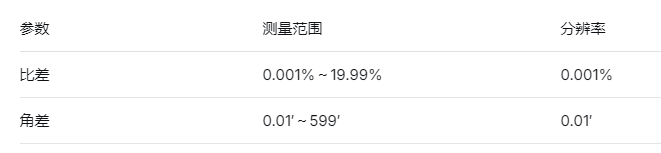

3.1 测量范围与分辨率

比差最小可分辨至十万分之一，角差最小0.01分，可满足现场一般及较高精度的二次压降检测需求。

3.2 仪器基本误差
        ΔX = ±（1%×X + 1%×Y ± 2个字）
        ΔY = ±（1%×X + 1%×Y ± 2个字）

其中X、Y分别为比差与角差读数值，“2个字”为仪器量化误差。该误差表达方式适用于成对误差指标分析。

3.3 电压表头准确度

●   准确度：0.5%

●   工作电压范围：50V～120V

3.4 仪器指示动作值（提示错误）

●   比差 > 20% 或 角差 > 600′

●   电压 < 2.0V

当被测回路压降超出上述范围时，仪器提示异常，避免误判。

四、功能特点

4.1 自动量程切换

根据被测信号数值自动切换合适量程，可在小信号与大信号不同工况下保持读数的有效位数与精度。该功能对现场测试比较实用，减少了手动换挡操作。

4.2 负荷参数自动计算

测量完成后，仪器自动计算与负荷相关的各项参数，便于技术人员分析二次回路状态，无需人工换算。

4.3 宽工作电流/电压范围

●   在50mA工作电流下，可分辨1mΩ电阻和电抗
可用于测试额定二次电流为5A的S级电流互感器的在线实际负荷

●   在5V工作电压下，可分辨0.001mS电导和电纳

该能力适用于小电流或低电压工况下的负荷检测，扩展了测试仪的应用场景。

4.4 数据存储与通讯

●   存储容量：480组

●   断电数据保持：≥10年

●   通讯接口：RS-232（可与计算机联机传送数据）

●   显示屏：大屏幕汉字液晶，菜单提示操作

测试人员可现场存储多组数据，后续通过计算机导出分析，便于形成检测报告。

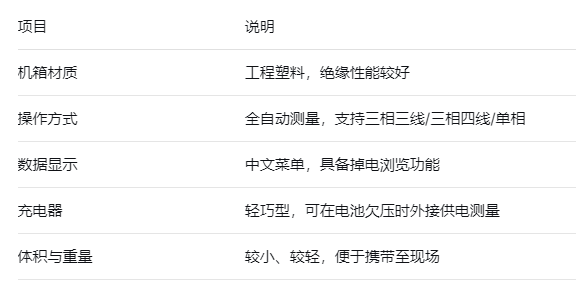

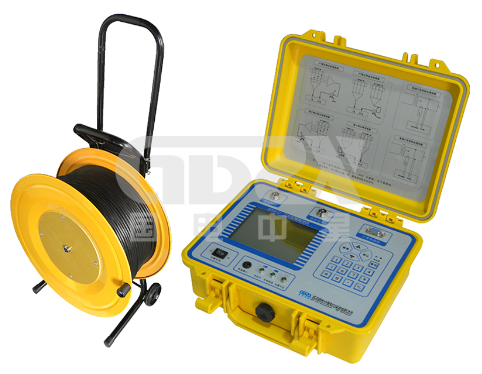

五、结构与操作适用性

工程塑料机箱在保障绝缘安全的同时，相比金属机箱减轻了重量，适合频繁移动的现场作业。

六、适用场景建议

●   电能计量装置中电压互感器二次回路压降测试

●   电流互感器在线实际负荷检测（含S级）

●   变电站、配电室二次回路状态评估

●   现场无外接电源或不便从被测回路取电的场合

●   需要批量存储数据并事后上传电脑分析的测试任务

七、注意事项

●   仪器基本误差中包含量化误差（2个字），高精度比对时需纳入考量

●   当比差＞20%或角差＞600′时仪器会提示，此时应先检查被测回路状态

●   工作电压范围为50～120V，低于2.0V将无法正常测量

●   使用环境应避免特强震动及特强电磁场

●   海拔高度建议不超过2500m

结语

ZXYJ-Ⅱ二次压降测试仪采用电池供电与DSP技术相结合，在抗干扰、自动量程切换、负荷参数计算及数据存储方面具备针对性设计。其宽范围的电流/电压分辨能力和对S级电流互感器在线负荷的测试支持，使其适用于现场电能计量二次回路的压降检测与状态分析。对于需要长期、多次在外场进行二次压降测试的技术人员而言，该仪器提供了一个功能较为完整的选择方案。
