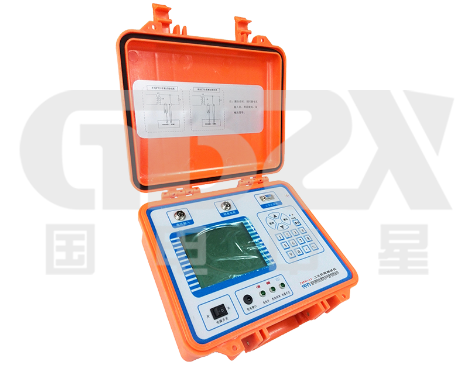

ZXFH-II型二次负荷测试仪的技术架构与现场应用分析

摘要

在电力互感器的运行维护中，二次回路负荷的合规性直接关系到计量精度与?；ぷ爸玫亩骺煽啃?。ZXFH-II型二次负荷测试仪专用于PT（电压互感器）与CT（电流互感器）二次负荷的现场测量，同时集成了多项电气量测试功能。本文从仪器的工作原理、测量方法、电气性能及现场适应性等角度，对ZXFH-II型二次负荷测试仪的技术特点进行系统分析，供电力系统现场测试人员与设备选型工程师参考。

一、功能定位与测量范围

ZXFH-II型二次负荷测试仪主要面向以下两类测试场景：

●   PT二次负荷测试：测量导纳、电阻、电压等参数

●   CT二次负荷测试：测量阻抗、电流等参数

此外，该仪器还支持电压、电流、相位、频率、有功功率、无功功率、视在功率及功率因数等多种电气量的综合测量，可适应变电站、发电厂及配电系统的多场景测试需求。

二、关键性能特点解析

1. 不停电在线测量

该仪器采用钳型电流表采样电流，无需断开二次回路即可完成CT二次负荷测试，实现了不停电在线测量。这一设计避免了因测试操作导致的?；ぷ爸梦蠖蚣屏炕芈分卸?，提升了现场作业的安全性。

2. 量程自动切换

仪器具备量程自动切换功能，可根据被测对象的实际数值自动切换到合适的量程档位，在保证测量精度的同时，扩展了有效显示位数。这一机制在现场测试中操作简便，减少人工干预。

3. 电子式原理与DSP技术

采用电子式原理线路结合数字信号处理（DSP）技术，使仪器在复杂电磁环境下具备较好的测试稳定性和抗干扰能力。相比传统模拟电路方案，数字化处理方式有利于降低温漂和零漂影响。

4. 全自动多相接线的适应性

支持三相三线、三相四线、单相三种接线方式的全自动测量，能够覆盖国内主流变电站二次回路的接线形式，减少现场接线错误。

5. 内置大容量锂电池供电

配备7.2V / 11Ah大容量锂电池，对被测二次回路不产生任何电气影响，避免因外部供电引入的干扰或触发保护动作。在无现场供电电源的情况下仍可正常工作，连续工作时间可达24小时，且支持充电状态下测量。

6. 数据存储与通讯

可存储480组测量数据，断电后数据保持时间可达十年。配备RS-232通讯接口，支持与计算机联机传送数据，便于后期分析及报告生成。

7. 人机交互与便携性

采用大屏幕汉字液晶显示，操作菜单为全中文提示，具备数据掉电存储及浏览功能。工程塑料机箱兼顾强度与绝缘安全性，仪器体积小、重量轻，便于现场携带。

三、技术指标分析

环境适应性

●   工作温度：-5～40℃

●   相对湿度：<95%（25℃）

●   海拔高度：<2500m

该环境范围覆盖了我国绝大多数变电站现场条件，但在高寒或高海拔特殊环境下需注意使用限制。

PT二次负荷测试关键指标

●   导纳测量准确度：包含电阻分量X与电导分量Y的交叉误差项，公式中引入34.38系数（对应工频下电抗与电导的单位换算关系），体现了两分量相互影响的误差模型

●   电阻测量范围：0.1Ω～50.0Ω

●   电压表头精度：0.5%

CT二次负荷测试关键指标

●   阻抗测量范围：0.1Ω～50.0Ω

●   电流表头精度：1%

该量程范围覆盖了典型电流互感器二次回路负荷的常见取值区间（通常为5VA～50VA对应阻抗值），能够满足现场常规测试需求。

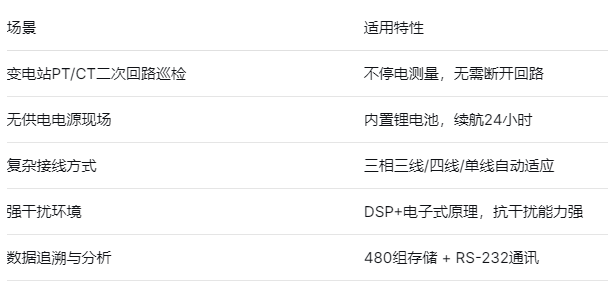

四、现场应用优势总结

结语

ZXFH-II型二次负荷测试仪在不停电测量、量程自适应、多接线方式兼容及供电独立性等方面进行了针对性设计，适用于电力系统现场对PT及CT二次负荷的定期检测与故障排查。技术人员在使用过程中，可重点关注其钳形电流采样及自动量程切换功能，以提高测试效率与数据可靠性。
