技术解析：ZXHQ-C+互感器综合测试仪的核心性能与现场适用性

引言

电流互感器（CT）与电压互感器（PT）是电力系统中用于计量、?；ぜ凹嗖獾墓丶璞?，其励磁特性、变比精度、绕组电阻及二次负荷等参数直接关系到继电?；ざ鞯目煽啃约暗缒芗屏康墓叫?。传统互感器测试往往需要多台仪器组合使用，接线复杂且效率偏低。ZXHQ-C+互感器综合测试仪在设计上整合了CT与PT的检测功能，无需外接辅助设备即可完成多项试验项目。本文从技术参数、功能设计及现场使用角度进行分析，供电力运维、检修及试验人员参考。

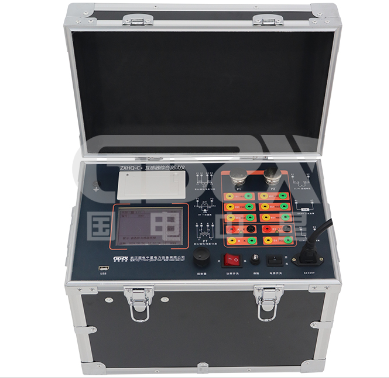

一、整机架构与便携性

该装置采用智能控制器作为控制核心，配备大屏幕液晶显示屏及图形化操作接口，参数设置与测试过程较为直观。内置微型快速打印机，可在现场直接输出测试结果，便于即时核对与存档。整机重量不超过22kg，在同类产品中属于可接受范围，适合实验室与变电站现场等不同场景的移动作业。

设备支持六组同时测量，对于多绕组互感器或批量检测需求，可在一定程度上提升工作效率。存储容量方面，可保存3000组测试数据，掉电后不丢失，并支持U盘转存，通过标准PC读取后可生成检测报告，满足无纸化记录与档案管理要求。

二、工作电源与输出能力

●   工作电源：AC220V ±10%，50Hz

●   设备输出：0～2500Vrms，5Arms（20A峰值）

●   大电流输出：0～1000A

其中2500Vrms的交流电压输出能力，对于高拐点电压的PT励磁特性测试及CT剩磁检查具有实际意义。1000A大电流输出主要用于CT变比及极性试验，无需外置升流器，简化了现场接线环节。

三、励磁精度与测量范围

励磁精度指标为≤0.5%（表述为“0.2%*读数+0.3%*量程”的组合误差形式），这在互感器测试仪中属于可接受的工程级别。对于大多数?；ぜ禖T和计量级CT的励磁曲线测试，该精度足以判断拐点电压及饱和特性是否符合GB1208等规程要求。

装置可按规程自动给出CT/PT励磁拐点值，减少人工判读的主观差异，并自动生成5%和10%误差曲线，为保护用CT的暂态特性及准确限值系数校核提供依据。

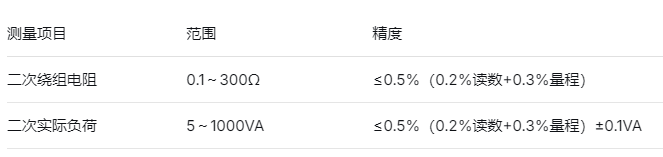

四、二次绕组电阻与负荷测量

绕组电阻测量有助于判断CT/PT内部绕组是否存在匝间短路或接触不良；二次负荷测量则可校验实际接入的仪表、继电器及电缆所引起的负担是否超出互感器额定容量，避免因负荷过重导致比差和角差超差。

五、相位测量（角差）

●   精度：4min

●   分辨率：0.1min

角差是互感器尤其是计量用互感器的重要指标。4min的相位测量精度对于现场检查接线极性及判断误差趋势具有一定参考价值，可作为变比试验的补充判断依据。

六、变比测量能力

CT变比测量：

●   范围：≤25000A/5A（或5000A/1A）

●   精度：≤0.5%

该范围覆盖了从配电CT到输电线路CT的常见变比。对于500kV等级CT的变比验证，该装置可满足现场快速复核需求。

PT变比测量：

●   范围：≤500kV

●   精度：≤0.5%

需注意，此处的500kV指一次电压等级对应的变比折算值，而非直接施加500kV电压。实际测试时通过低压侧施加信号并测量感应电压比来计算变比，属间接测量方式，对操作安全性较为友好。

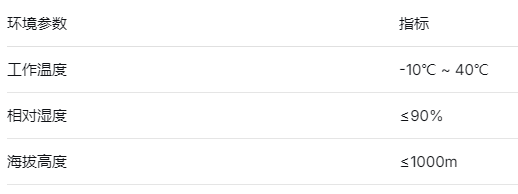

七、环境适应性与规程符合性

装置满足GB1207（电磁式电压互感器）及GB1208（电流互感器）等规程要求，在常规变电站及配电室内环境下可正常使用。对于海拔超过1000m的地区，需注意电气间隙及散热条件的可能变化。

八、现场应用场景分析

基于上述参数，ZXHQ-C+适用于以下典型场景：

●   变电站?；び肅T周期性预试：完成励磁特性、拐点电压、10%误差曲线、变比、极性及二次绕组电阻的全项测试。

●   计量用CT/PT现场检验：复核变比与角差，检查二次负荷是否在规定范围内。

●   新装互感器交接验收：依据GB1208及GB1207出具测试报告，作为技术档案留存。

●   故障后检查：当?；ぷ爸梦蠖蚓芏?，快速排查互感器是否出现饱和或变比异常。

●   多绕组互感器批量测试：六组同时测量功能可缩短总试验时间。

结语

ZXHQ-C+互感器综合测试仪将CT与PT的主要检测项目集成于单机之中，具备2500Vrms电压输出、1000A电流输出及自动拐点/误差曲线计算能力。其二次绕组电阻、二次负荷、角差及变比测量的精度指标均在0.5%左右，符合工程级测试需求。对于需要在实验室或现场频繁开展互感器试验的技术人员而言，该装置提供了一种功能相对完整、便于携带且符合国家规程的检测手段。选型时建议结合被测互感器的额定电压、变比范围及现场海拔条件综合确认。
