大电流直流电阻测试仪选型分析：ZXR-20A01 的技术定位与对比

在电力设备预防性试验中，直流电阻测量是判断绕组连接、分接开关接触、导线焊接质量及回路完整性的关键手段。当前市场上便携式直流电阻测试仪种类繁多，技术人员在选型时通常关注：输出电流能力、量程覆盖范围、供电方式、数据管理及现场适应性。

本文以 ZXR-20A01 直流电阻测试仪 为分析对象，从核心技术指标与使用场景角度，对比常规同类设备，供技术人员参考。

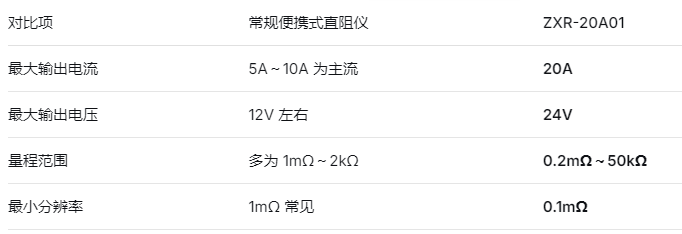

一、输出电流与量程覆盖能力对比

技术解读：

●   20A 大电流优势：对于大型变压器低压侧绕组或低阻值回路（如触点接触电阻），大电流可克服电感效应，更快达到稳定状态，减少等待时间。

●   24V 高输出电压优势：在测量高阻值绕组或长距离回路时，保证足够的激励电压，避免因电压不足导致测量值偏低。

●   宽量程（0.2mΩ～50kΩ）：从低压大电流设备到高压小电流绕组，可覆盖变电站绝大多数直阻测试需求，无需换用多台仪器。

该仪器提供多个固定电流挡（1mA / 5mA / 30mA / 0.2A / 1A / 5A / 10A / 20A）及自动挡，用户可根据被测对象预估阻值选择合适的激励电流，或交由设备自动切换。

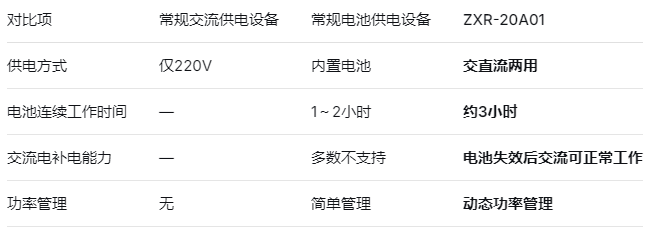

二、供电方式与现场续航对比

技术解读：

●   交直流两用设计在现场意义较大：当电池耗尽或故障时，直接接入220V交流即可继续测试，不影响检修进度。

●   动态功率管理根据输出电流调节输出电压，避免电池长时间高倍率放电，有利于延长锂电池循环寿命。

●   3小时续航在20A档位连续测试场景下基本满足一个检修班组半天的作业需求。

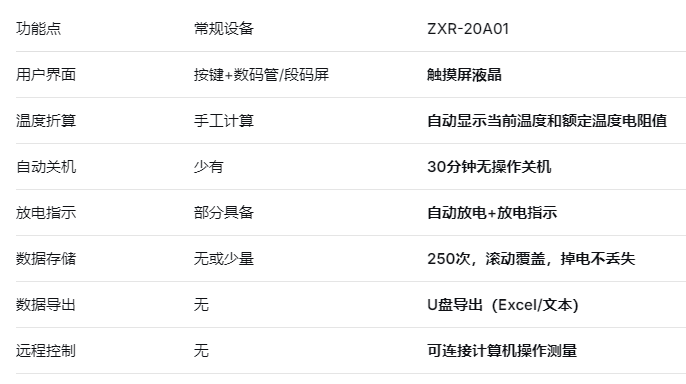

三、功能性对比（针对现场操作）

技术解读：

●   温度折算功能：绕组电阻值与温度强相关，现场测试后需换算至75℃等额定温度进行比较。自动折算减少了人工计算误差。

●   自动放电：直流电阻测试后，绕组呈电感特性，储存能量。放电不彻底存在电击风险或损坏仪器。该功能是安全性的必要保障。

●   计算机联机：适用于实验室或批量测试场景，可实现远程触发和数据记录，降低人工录入错误。

四、精度的实际意义

ZXR-20A01 给出的精度指标为：±0.2% ± 0.5mΩ。

●   对于 0.2mΩ 量程下限（如大电流开关触点），0.5mΩ 的固定误差占比相对较大，需注意该条件下的实际可用分辨率。

●   对于 1Ω 以上绕组，0.2% 的相对误差优于现场大多数手工记录读数方式。

技术人员在使用时应重点关注：被测阻值越低，固定误差项（0.5mΩ）的影响越显著，必要时可采用多次测量取平均的方式。

五、适用场景与选型建议

ZXR-20A01 较为适用的场景

●   变电站现场大型电力变压器（110kV及以上）直流电阻测试

●   电动机、发电机定子绕组电阻测量

●   断路器、隔离开关回路电阻初判

●   需要数据留存、追溯或后续分析的检修班组

●   无稳定交流供电的偏远变电站或临时检修点

需要注意的局限

●   用电池测试时，5A及以上电流档测量范围有所减小，高阻值测试建议接入交流电源或使用低电流档

●   体积 320×240×130mm、重量 3.9kg，相比手持式设备便携性一般，但相对于传统20A级设备仍属轻量

●   工作环境温度 -20~40℃，严寒或高温地区冬季/夏季使用需注意温控措施

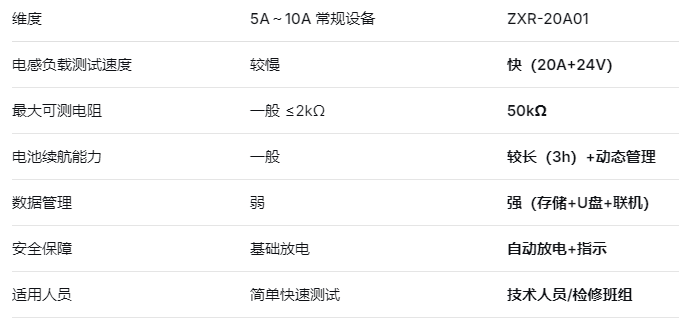

六、与常规5A/10A设备的综合对比总结

结语

ZXR-20A01 直流电阻测试仪的核心技术定位为：大电流、宽量程、交直流两用的现场级测试设备。相比常规5A/10A设备，其在电感负载测试速度、高阻值覆盖范围和数据管理能力上有明显差异。技术人员在选型时，应根据本单位被测设备类型（以低阻大电流设备为主还是包含高阻绕组）、现场供电条件及数据管理需求综合判断。

若日常测试以小型变压器、互感器为主，5A~10A设备足以胜任；若涉及大型电力变压器、长距离绕组或对测试效率有要求，20A级设备具备实际工程价值。
