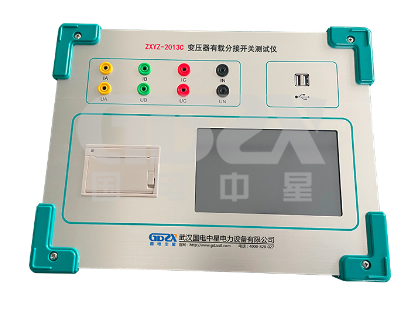

技术文章：ZXYZ-2013C变压器有载分接开关测试仪关键指标与应用解析

引言

有载分接开关（OLTC）是变压器实现电压调节的核心部件，其切换过程的可靠性直接关系到电力系统的稳定运行。按照《电力设备交接和预防性试验规程》要求，需定期检查OLTC的动作顺序、切换时间及过渡电阻等参数。ZXYZ-2013C变压器有载分接开关测试仪依据DL/T846.8-2004标准设计，用于测量过渡波形、过渡时间、过渡电阻及三相同期性。本文从技术人员视角，分析该仪器的技术指标与使用要点。

一、测试对象与适用范围

该仪器适用于Y0、Y、△型变压器的有载分接开关测试，阻值无需换算直接显示，减少现场计算步骤。需注意：若用户使用的是调容型有载开关，需提前告知，以便适配测试方式。

二、关键测试能力

1. 过渡电阻测量范围

仪器根据恒流源档位不同，提供分段电阻测量能力：

最小可测电阻0.1Ω，最大100Ω，覆盖常见OLTC过渡电阻范围。

2. 时间测量

●   波形记录时长：300ms

●   采样速率：30k

●   时间分辨率：0.01ms

●   过渡时间准确度：±0.5%读数±0.2ms

可清晰捕捉过渡过程中的瞬态变化，适用于分析开关动作时序。

3. 电阻测量准确度

±5%读数±0.1Ω，满足工程现场对过渡电阻一致性判断的需求。

三、结构与应用特点

●   四端接线法：消除测试线电阻影响，无需导线补偿。

●   连续测试：可在变压器停电窗口期内连续测量，提升效率。

●   带绕组或不带绕组均可测试，灵活适应不同现场条件。

●   自动判断单相电阻与双电阻，减少人为设置错误。

●   波形自动分析：系统可自动标记波形中的异常点，辅助故障识别。

●   显示自适应：波形纵轴（电阻）与横轴（时间）幅度根据采样数据自动调整。

四、人机交互与数据管理

●   8英寸彩色液晶触摸屏（800×480），支持外挂鼠标，操作直观。

●   内置高速打印机，可现场输出测试报告。

●   支持Word格式报告，便于数据归档与管理。

●   内部存储1000组数据，同时支持U盘扩展保存。

五、环境适应性与电源

●   使用温度：-10℃～40℃

●   相对湿度：＜85%RH

●   端口最大电压：24V，低压安全设计

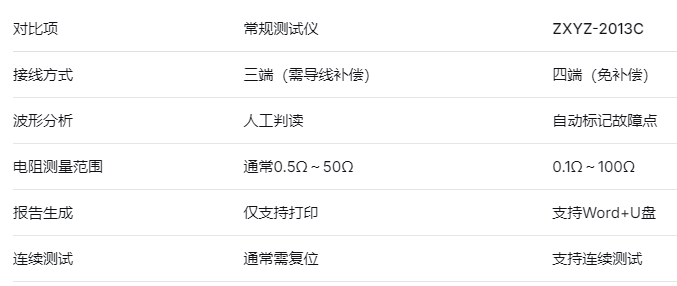

六、与常规OLTC测试仪的对比

七、现场使用建议

1.档位选择：根据预估过渡电阻值选择合适的恒流档位（2A/1A/0.5A/0.2A）。

2.接线确认：使用四端接线法，确保电压、电流回路分开。

3.波形判读：关注过渡波形中是否出现异常毛刺或平台，自动标记的故障点应重点复核。

4.数据保存：建议同时保存至仪器内部和U盘，防止数据丢失。

5.调容开关：如被测对象为调容型有载开关，测试前应与厂家确认参数适配性。

结语

ZXYZ-2013C变压器有载分接开关测试仪在过渡电阻测量范围（0.1Ω～100Ω）、时间分辨率（0.01ms）、波形自动分析、四端接线及数据管理等方面提供了较为完整的解决方案。适用于变压器预防性试验、交接验收及故障诊断场景，技术人员掌握其档位选择与波形判读方法，可提升OLTC检测的准确性与效率。
