变压器直流偏磁带电测试技术解析：ZXPC-260A的测量原理与工程应用

引言

直流偏磁是变压器、互感器在运行中面临的一种潜在风险。当直流电流经中性点流入变压器绕组时，可能引起铁芯半周饱和、励磁电流畸变、谐波增加及振动噪声上升等问题。对直流偏磁进行带电检测，有助于在故障发展早期获取特征数据，为后续治理提供依据。ZXPC-260A型变压器直流偏磁带电测试仪针对中性点接地引出线设计，采用电测法与专用卡线钳，实现运行状态下的直流电流分量分辨与测量。

一、测量对象与工程意义

该仪器用于在线检测变压器、互感器中性点的直流电流分量，重点分辨从大地经接地系统流入变压器绕组的直流成分。这部分直流电流是造成直流偏磁的主要来源，常见于以下场景：

●   直流输电系统单极大地回路运行方式下，大地电位升高导致直流进入交流电网

●   地铁、轨道交通杂散电流经接地系统流入变压器中性点

●   地磁场扰动（磁暴）感应的地磁感应电流

通过实测数据，可评估偏磁电流对监测设备的影响程度，为是否采取中性点隔直、电容耦合等治理措施提供参考。

二、测量原理与信号取样方式

ZXPC-260A采用电测法，核心特点在于不改变原设备接线。信号取样点直接选在变压器或互感器的中性点接地引出线处，在此位置测量运行状态下的直流电流值。

该位置测量的信号中通常包含多种交、直流成分：

●   交流分量：负荷电流的不平衡分量、谐波电流等

●   直流分量：来自大地注入的偏磁电流

仪器的技术重点在于从复合信号中分辨出从大地流入变压器的那部分直流分量，而非单纯测量接地线总电流。这一分辨能力对评估偏磁风险具有实际意义。

三、核心组件与测量范围

专用测量卡线钳的特点：

●   钳口开口尺寸较大，可适配不同规格截面的接地体

●   适用于圆钢、扁钢等多种常见接地线形式

●   直接卡入中性点接地引出线，无需拆线或停电

该卡线钳的设计考虑了变电站现场接地线的多样性。传统小口径钳形表难以卡入较宽的扁钢或不规则接地排，而本设备的大开口钳口提升了现场适应性。

四、供电方式与使用条件

设备采用交直流两用供电方案：

●   交流供电：AC220V，同时可为内置电池充电

●   直流供电：内置3.7V锂电池，适合无交流电源的户外作业场景

使用条件：

●   环境温度：-10℃～60℃

●   适用场景：户内、户外、在线测量

这一供电设计使设备可在检修窗口期外随时开展带电测试，无需协调停电计划。

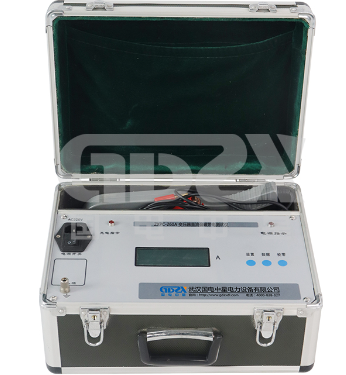

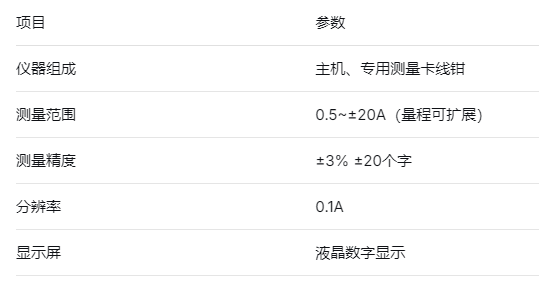

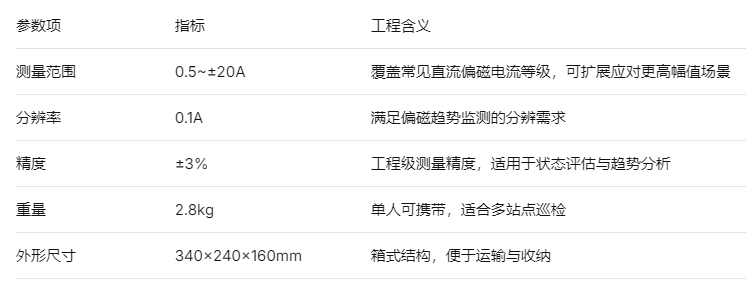

五、技术参数与现场适用性分析

六、典型应用场景

1.直流输电系统附近变电站
当直流系统以单极大地回路方式运行时，监测本站及相邻站点变压器中性点直流电流，评估影响范围。

2.城市轨道交通沿线变电站
地铁杂散电流经大地回流过程中，部分可能流入电力变压器中性点。定期检测有助于发现偏磁异常。

3.换流站交流侧变压器监测
换流站运行方式变化时，交流侧变压器可能承受直流偏磁应力，带电测试可掌握实际电流水平。

4.变压器异常振动或噪声排查
当变压器出现异常噪声、温升或谐波增大时，测量中性点直流电流可辅助判断是否由直流偏磁引起。

七、带电测试的工程优势

相比传统停电检测方法，该仪器提供的带电测试方案具有以下特点：

●   不停电作业：在变压器运行状态下完成测量，不影响供电可靠性

●   不改变接线：卡线钳直接卡入接地引出线，无需拆解或加装取样装置

●   实时状态反映：测量结果对应变压器当前运行工况下的实际直流偏磁水平

●   趋势监测能力：可在不同负荷、不同电网运行方式下重复测量，建立偏磁电流变化曲线

八、使用注意事项

●   测量前确认中性点接地引出线表面清洁，卡线钳钳口闭合良好

●   注意区分接地线中的工频交流成分与直流成分，仪器具备分辨能力但应正确设置测量模式

●   在强磁场环境下（如大电流母线附近），注意卡线钳的摆放方向以减少干扰

●   内置锂电池应定期充电，长期存放时保持50%左右电量

结语

直流偏磁带电测试的核心在于从运行中的变压器中性点接地线上，准确分辨出从大地流入的那部分直流分量。ZXPC-260A通过电测法配合大开口专用卡线钳，在不改变接线、不停电的前提下完成测量，量程覆盖0.5A至±20A，分辨率0.1A，适用于发电厂、变电站的日常巡检与异常排查。技术人员在实际应用中，应结合直流系统运行方式、轨道交通负荷变化等外部因素综合分析测量数据，为直流偏磁治理提供可靠的实测依据。
