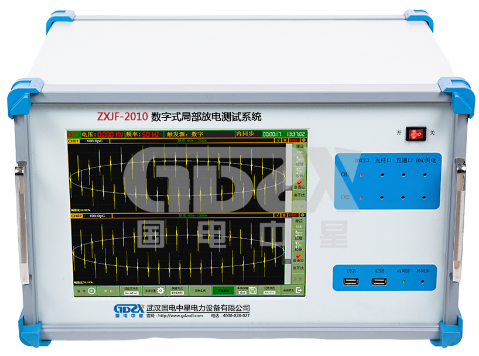

精准洞察绝缘隐患：ZXJF-2010数字式局部放电巡检仪技术深度解析与应用优势

在电力设备的预防性试验与状态检修中，局部放电检测是诊断设备绝缘缺陷、预警潜在故障的关键技术。ZXJF-2010数字式局部放电巡检仪，作为一款集现代电子与计算机技术于一体的高性能检测工具，为现场技术人员提供了强大的数据采集与诊断能力。本文将从技术参数入手，深入剖析其在实际应用中的性能与优势。

一、 核心性能：从灵活采样到精准测量

一款优秀的局放检测仪，其核心在于如何准确捕获微弱的放电信号。ZXJF-2010在硬件层面为技术人员提供了高度的灵活性和精确度。

○   可调采样率与精度：设备提供从 0.5M 到 20M 的多档可调采样率，使技术人员能够根据不同的检测对象和干扰环境，在测量速度与信号细节之间做出最优平衡。配合12bit的采样精度，确保了即使是非常微弱的脉冲信号也能被高保真地记录，减少了量化误差。

○   宽频带与量程切换：三个可选的频带范围（20k-100kHz, 80k-200kHz, 40k-300kHz）结合5档量程切换（60dB至-20dB），构成了强大的抗干扰与信号适配能力。在现场复杂电磁环境下，技术人员可以通过切换频带来避开主要干扰频段，并通过量程调整确保信号既不饱和也不丢失，有效提升信噪比。

二、 诊断能力：从波形观察到智能分析

ZXJF-2010超越了传统仪器“只测不看”的局限，其配置的分析软件将检测数据转化为直观、多维度的诊断依据。

○   多维度图谱显示：具备时域波形、2D/3D统计图谱（φ-Q、φ-N-N） 等功能。技术人员可以通过图谱快速判断放电类型（如内部放电、表面放电等），并评估其严重程度。

○   深度波形分析：软件支持对特定相位窗口的波形进行任意缩放，并可进行频谱分析。这一功能对于区分多种放电信号、识别特定类型的绝缘缺陷具有极高价值，使故障分析从“经验判断”走向“数据驱动”。

○   数据管理与追溯：支持自动/手动保存试验数据与瞬态故障波形，并可通过SD卡扩展至32GB存储。这为建立设备绝缘状态档案、进行纵向对比分析提供了坚实基础，符合状态检修的数据管理需求。

三、 操作与便携性：为现场而生

作为一款巡检仪，ZXJF-2010在设计上充分考虑了现场工作的复杂性与移动性需求。

○   人性化人机交互：采用 7英寸TFT触摸屏，结合WINCE 6.0操作系统，操作逻辑清晰直观，降低了现场使用的学习成本。

○   丰富的扩展接口：配备USB、RS232、网口等，支持外接鼠标、键盘、移动存储设备甚至与PC进行数据同步，极大地扩展了数据交换与外部控制的可能性。

○   持久的供电与便携设计：内置16.8V锂电池，可支持8小时连续工作，满足绝大多数现场巡检任务。4.7kg的重量与紧凑的尺寸，使其成为真正可以“提起来就走”的精密实验室。

四、 横向对比：ZXJF-2010的核心优势

与同类设备相比，ZXJF-2010的突出优势体现在：

1.灵活性：可变的采样率与频带，使其能适应从高压电缆到GIS、变压器等不同电力设备的检测需求。

2.深度分析能力：其软件提供的频谱分析和波形详查功能，在许多同级别设备中属于高阶功能，为深度故障诊断提供了工具。

3.系统完整性：从数据采集、现场分析到数据存储与导出，它形成了一个完整的工作闭环，有效提升了现场检测工作的效率与专业性。

总结

ZXJF-2010数字式局部放电巡检仪凭借其硬件的精准性、软件的智能性以及设计的便携性，成功地将实验室级的局放分析能力带到了现场。对于致力于提升电力设备状态监测水平的技术人员而言，它不仅仅是一个检测工具，更是一个能够精准洞察绝缘内部隐患、辅助进行科学决策的“专业伙伴”。熟练掌握其各项功能，将极大提高对潜在绝缘故障的预警与诊断能力。
