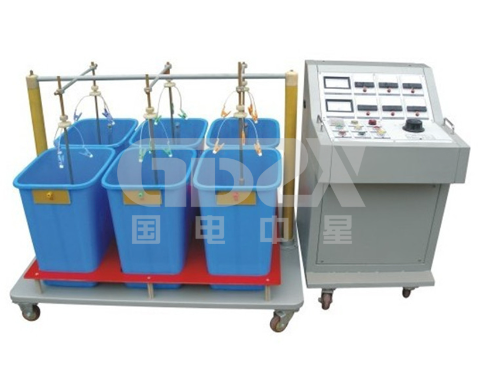

高压防护装备检测技术解析与应用---ZXYTM-Ⅱ绝缘靴手套耐压试验装置深度研究

一、引言

在电力系统运维及试验工作中，绝缘靴/手套作为关键个人防护装备（PPE），其电气性能直接影响作业人员安全。传统试验方法存在效率低下、数据采集不完整等痛点，ZXYTM-Ⅱ绝缘靴手套耐压试验装置通过智能化、集约化设计，实现了检测流程的标准化革新。本文从技术原理、系统架构到应用实践进行全方位解析。

二、设备工作原理

1. 多通道同步测试架构

采用分布式信号采集系统（见图1），通过6组独立检测通道实现：

同时承载3双（6只）试品工频耐压测试

实时监测各试品泄漏电流（精度±1%FS）

智能判别绝缘劣化趋势（基于IEC 60903标准算法）

2. 高压发生单元

基于谐振式拓扑结构设计

输出电压0-100kV连续可调（步进精度0.5kV）

过流保护响应时间＜20ms

三、核心技术创新

1. 智能诊断系统

建立泄漏电流-时间曲线模型（采样率1000Hz）

自动识别三种典型故障模式：

绝缘击穿（ΔI＞10mA/100ms）

介质老化（I???＞9mA@8kV）

表面爬电（波形畸变率＞15%）

2. 人机工程学设计

移动式机架（带自锁脚轮+液压升降机构）

试验台防闪络间距优化（≥1.5倍安全净距）

声光报警联动（120dB蜂鸣器+三色LED警示）

四、技术参数对比分析

五、现场应用规范

1. 标准试验流程

预处理：试品清洁→环境湿度≤65%RH

接线确认：电极间距（85±5）mm

参数设置：按DL/T 1476-2015设定阈值

升压曲线：0→目标值（斜率≤1kV/s）

持续加压：30kV（手套）/20kV（靴）保持3min

数据判读：自动生成检测报告

2. 典型故障处理

异常放电处理：立即执行ESD?；ぁ觳榈缂趸?/p>

数据跳变排查：检查屏蔽线接地阻抗（要求＜4Ω）

机械故障代码：E01（过流）→检查试品湿润度

六、维护保养策略

周期性校准：

每6个月进行计量比对（参考JJG 1007-2005）

高压分压器年漂移量＜0.5%

关键部件寿命：

硅橡胶电极（5000次试验周期）

高压继电器（10?次动作寿命）

ZXYTM-Ⅱ装置通过?？榛杓平匝樾侍嵘?00%，其0.1mA级泄漏电流监测能力可提前48小时预警绝缘劣化风险。建议在智能变电站、特高压检修基地等场景推广应用，并配合RFID电子标签实现PPE全生命周期管理。
