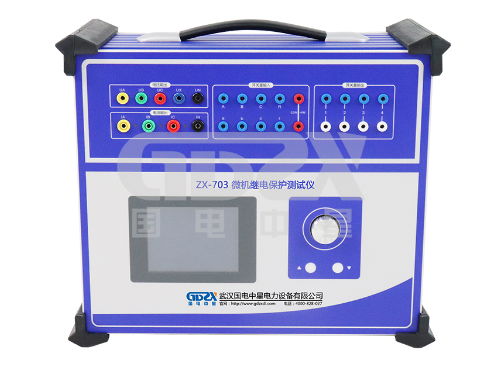

ZX-703微机继电?；げ馐砸牵憾喑【案呔缺；さ闹悄芑迪钟爰际踅馕?/h1>

发布时间：2025-03-25 浏览数：14

一、继电保护测试的技术革新需求

随着智能电网与数字化变电站的快速发展，继电?；ぷ爸玫母丛佣扔胄阅芤笙灾嵘４巢馐陨璞冈谟Χ远嗬嘈捅；ぢ呒?、高精度谐波模拟及复杂故障场景时存在局限性。ZX-703微机继电保护测试仪通过智能硬件架构与多维度功能集成，实现了从基础继电器校验到整组保护系统仿真的全链路覆盖，成为电力系统二次设备调试的核心工具。

二、核心设计理念与硬件架构创新

双精度算法与高速DSP的协同优化

1.主机采用数字信号处理器（DSP），运算速度达GHz级，结合双精度浮点算法，确保输出波形精度优于0.2%（主量程）。

2.一体式结构设计缩短数据传输路径，减少信号畸变，尤其适用于差动?；さ雀吡槊舳炔馐猿【?。

?？榛Ψ庞肓榛钍涑瞿芰?/strong>

1.高保真功放模块支持交直流混合输出，单相电流输出达40A（三相并联120A），电压输出120V/相（线电压240V），满足大电流接地系统与高压线路保护需求。

2.谐波叠加能力（1-20次）可模拟电网谐波污染环境，支持新能源并网?；ぷ爸玫目垢扇挪馐浴?/p>

人机交互与扩展性设计

1.7英寸LCD图形界面支持矢量图实时显示与故障波形回放，配合旋转鼠标实现参数快速调节，降低操作门槛。

2.8路智能接点输入（兼容0-250V电位）与4路空接点输出，适配不同厂家的?；ぷ爸媒涌谛?。

三、软件功能与多场景应用解析

独立运行模式：现场高效调试

1.内置预置模板覆盖90%以上继电器类型，例如：

2.反时限过流保护：自定义反时限曲线，验证动作时间与电流倍数关系；

3.阻抗?；ぃ荷柚肦-X平面特性多边形，测试边界动作精度；

4.同期合闸：模拟频差、压差、角差条件，验证同期捕捉逻辑。

联机模式：自动化与深度分析

1.通过PC端软件实现定值扫描与暂态仿真，例如：

2.生成转换性故障序列（如A相接地→BC相间短路），验证?；ぢ呒髡沸?；

3.录制COMTRADE格式故障录波，与?；ぷ爸眉锹际萁卸员确治觥?/p>

特殊功能拓展

1.低周减载测试：模拟频率滑差（0.01Hz精度），测试装置在49.5-50.5Hz范围内的动作响应；

2.直流分量注入：评估?；ぷ爸迷贑T饱和或直流偏移场景下的抗误动能力。

四、可靠性设计与运维优化

多级保护与散热系统

1.采用梯度温控散热技术，结合软件限流与硬件过载?；ぃ繁?20A连续输出30分钟不降额。

2.电源软启动机制避免突加负载对内部电路的冲击，延长设备寿命。

独立直流电源的应用价值

1.内置DC110/220V输出（1.5A）可直接为?；ぷ爸霉┑?，解决现场辅助电源缺失问题，提升测试效率。

维护建议

1.定期校准：建议每500小时或半年进行一次幅值/相位精度校准；

3.接点维护：使用酒精棉清洁输入/输出端子，防止氧化导致接触不良。

五、典型应用案例与效益分析

案例1：变压器差动保护校验

使用三相电流同步输出功能，模拟区内/区外故障，验证谐波制动比与比率制动特性曲线，单次测试时间较传统仪器缩短40%。

案例2：线路纵联?；ち?/p>

通过GPS对时接口与远端测试仪同步，模拟双端故障波形，验证通道传输延时补偿功能。

经济性对比

以某220kV变电站为例，采用ZX-703完成全站?；ばＱ?，人工成本降低35%，项目周期压缩至3天（原需5天）。

六、结语与技术展望

ZX-703微机继电?；げ馐砸?/a>通过硬件性能升级与软件功能拓展，解决了复杂电网环境下?；ぷ爸貌馐缘木夹杂胄誓烟狻Ｎ蠢?，随着IEC 61850协议深度集成与AI辅助分析功能的加入，此类设备将进一步向智能化诊断平台演进，为构建高可靠电力系统提供更强技术支撑。
